Integrated Sensor System™ (ISS)

Genel Özellikler

​

Özellikler ve avantajlar

• Dinamik entegrasyon. Tam otomatik. Integrated Sensor System, bir Rain Bird Merkezi Kontrol Sistemiyle birleştirildiği zaman, sprinkler çalışma sürelerini otomatik şekilde ayarlayarak korunması istenen nem seviyelerine ulaşabilir, su tüketimini en aza indirebilir ve bu şekilde daha sağlıklı bir arazi ve oyun için daha iyi koşullar sağlanır.

• Akıllı izleme. ISS, tek başına çalışan bir sistem olarak toprağın nemini analiz eder ve herhangi bir golf parkuru için su büt.esi tavsiyelerini hesaplar.

• Maksimum hassasiyet. Sıfır kalibrasyon. ISS, uzun yıllara dayanan saha tecrübesiyle desteklenen araştırma sınıfı toprak sensörleri kullanır. Bu sensörler birçok akademik değerlendirme süreciyle incelenmiştir. ISS, son derece hassas biçimde toprak nem oranı, tuzluluk ve sıcaklık .l.ümlerini kurulumdan hemen sonra ve kalibre edilmeden yapabilir. Bunlar sistemin kolaylıkla kurulmasını ve ilk seferde doğru sonuç vermesini sağlar.

• Ayarlanabilir toprak algılama sıklığı. Rain Bird ISS ile toprak algılama ölçümlerinin sıklığı, parkurun ihtiyaçlarına göre ayarlanabilir.

• Güvenilir sonuçlar. Sensör .l.ümleri, Güvenli Dijital Yüksek Kapasiteli (SDHC) depolama kartlarında bulunan veri kaydedici tarafından otomatik olarak depolanır. Gü. kesintileri veya kablosuz iletişim sorunlarından dolayı veri kaybı olmaz.

• Güvenilir iletişim. ISS, iletim için gerekli menzili ve veri kaydediciden Soil Manager™ yazılımına güvenli bir trafik sağlayan, kanıtlanmış bir kablosuz şebeke ağını kullanır.

• Basit kurulum. Ağ cihazları (veri kaydediciler ve yineleyiciler) pille çalışır ve kurulumları kolaydır. Endişe edilecek bir AC gü. kaynağı yoktur.

• Arazinin sağlığını, parkurun tutarlılığını ve oynanabilirliği yükseltir. ISS daha tutarlı bir arazi kalitesi sunmaya yardımcı olur, bitki stresini, yabani ot filizlenmesini, böcek istilalarını ve diğer faktörleri önceden tahmin eder. Toprak profilindeki tuzları temizlemek için daha az su kullanırsınız.

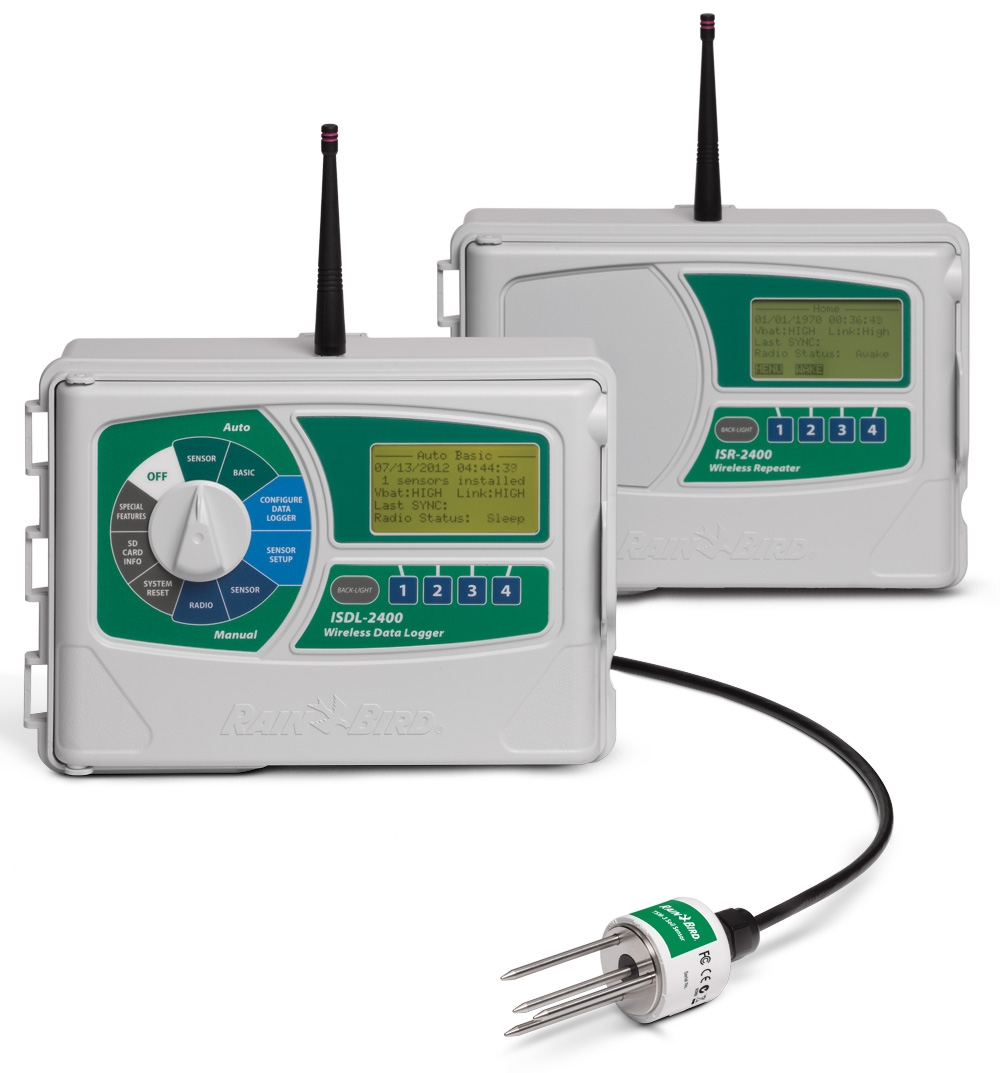

• Sistem kapasitesi: Her ISG-2400 ağ geçidi başına 200 adet sensör, 20 adet ISDL-2400 veri kaydedici, 40 adet ISR-2400 yineleyici.

• Sensör .l.ümlerinin sıklığı 2 ila 120 dakika arasında ayarlanabilir. 15 dakikanın altındaki sensör örnekleme sıklığı pil .mrünü azaltacaktır.

Elektrik Girişi:

• ISDL-2400 veri kaydedici: Dört (4) adet büyük boy alkalin pil

• ISR-2400 veri kaydedici: Dört (4) adet büyük boy alkalin pil

• Minimum pil .mrü: Günde 100 sensör .l.ümü (15 dakikada bir) koşullarında 20°C'de (68°F) on iki (12) ay

• ISG-2400 ağ geçidi: PC USB yuvasından gü. alır

• Her bir ağ geçidi ve yineleyici, sekiz (8) adete kadar ağ cihazıyla (veri kaydediciler ve yineleyiciler) doğrudan iletişim kurarak kablosuz şebeke ağı özelliği sağlar ve telsiz iletişimi için en uygun ortamı sunar.

Kablosuz Ağ:

• Genel:

- 2,4 GHz ISM DSSS (Dijital Sıralama Dağıtım Spektrumu) ruhsatsız frekans

- Kullanılan ülkenin yönetmeliklerine göre 10mW ila 63mW gü. çıkışı

- Protokol: DigiMeshTM tescilli şebeke ağı

- İletişim Menzili: Min. 800 yarda engelsiz g.rüş hattı

• Veri kaydedici:

- Kapasite: SDI-12 protokolünü kullanan 18 adet Rain Bird tanımlı TSM-3 Toprak Sens.rü. İki kanal üzerinde kanal başına dokuz sensör.

- Elektrik girişi: Dört (4) adet büyük boy alkalin pille 4,1 - 6,5 V

- Veri depolama: Sensör verileri 4GB veya daha yüksek kapasiteli bir SDHC kartında depolanır (kart birlikte verilir)

- Yükseltmeler: Donanım yazılımı SD kart aracılığıyla yükseltilebilir

- Ekran: Sistem ayarları (dil, tarih, saat, birimler), otomatik ve elle sen sör çalıştırma, sensör kurulumu ve özel işlevler dahil, otomatik ve elle çalıştırma için 10 konumlu menü ve 4 programlanabilir tuş

- Ekran arkadan aydınlatmalı olacaktır

- Diller: • İngilizce • Fransızca • İspanyolca

• Almanca • Portekizce

• İsveççe • İtalyanca

- Harici anten 2,4 GHz frekansta iletişim için ayarlanmıştır

- Çalışma sıcaklığı: -10°C ila 54°C (14°F ila 130°F)

- Depolama sıcaklığı: -40°C ila 66°C (-40°F ila 150°F)

• Yineleyici:

- Elektrik girişi: Dört (4) adet büyük boy alkalin pille 4,1 - 6,5 V

- Diller - Veri Kaydedici ile aynıdır

- Ekran arkadan aydınlatmalı olacaktır

- SDHC kart ile donanım yazılımı yükseltme (kart birlikte verilmez)

- 4 programlanabilir tuş

- Çalışma sıcaklığı: -10°C ila 60°C (14°F ila 140°F)

- Pille Çalışma sıcaklığı: -20°C ila 54°C (-4°F ila 130°F)

- Depolama sıcaklığı: -40°C ila 66°C (-40°F ila 150°F)

• Ağ geçidi:

- USB -> seri -> USB

Sensörler:

• TSM-3 Toprak Sensörleri

- Sensör, bir Rain Bird ISDL-2400 Wireless Data cihazına bağlanacak ve toprağın nem oranını, tuzluluğunu ve sıcaklığını ölçecektir

- Sensör kurulumdan hemen sonra ve kalibrasyon yapılmadan hassas ölçümler yapabilecektir

- Sensör şunları ölçecek ve rapor edecektir:

• Toprak sıcaklığı

• Verimli toprak kalibrasyonuyla topraktaki suyun % cinsinden toplam hacimsel oranı (WFV)

• 0,1 ila 15 dS/m toprak içi elektro iletkenlik

• Aşağıdaki koşullarda %1 kararlı WFV okumaları:

• -30°C ila 55°C (-22°F ila 131°F) (donmamış toprak)

• 0,1 ila 4 dS/m EC

- Sağlam, uzun .mürlü malzemeler ve imalat

- Endüstri standardı SDI-12 arayüzü

- Uzunluğu en fazla 90 metre olan bir 18 numara, ü. telli kablo üze rinden veri kaydediciye bağlanabilir. Sens.rün kendisinde 8 metre uzunluğa sahip, bir 18 numara, ü. telli kablo bulunmalıdır. 90 metreye ulaşmak için gerekli ilave kablo birlikte verilmez

- Düşük gü.te çalışma:

• 9 ila 20 VDC

• <1 mA tipik bekleme modu

• 30 mA nem oranı ölçme modu

Yazılım:

• Donanım gereksinimleri, Rain Bird merkezi cihazla aynıdır:

- Microsoft Windows XP Professional SP3

- 300 KHz veya daha yüksek işlemcili PC

- 128 MB RAM

- 1,5 GB kullanılabilir sabit disk alanı

- Bilgisayarın gü. profili uyku moduna girmeyecek şekilde ayarlanmalıdır

Diller: • İngilizce • Fransızca • İspanyolca

• Almanca • Portekizce

• İsveççe • İtalyanca

• Soil Manager (izleme)

- Panel görünümü

- Açıklama ekleme özellikli sensör grafik g.rünümü

- Açıklama ekleme ve Excel'e aktarma özellikli sensör tablo g.rünümü

- İletişim, gü. ve sensör uyarıları

- Ağ cihazının pil seviyesini ve sinyal gücü durumunu (RSSI) gösteren arıza tanı özelliği

- İzin verilen aralık dışındaki toprak nem oranı, tuzluluk ve sıcaklık değerleri, iletişim ve gü. durumu için kullanıcı tarafından tanımlanabilen e-posta uyarıları

- Bir sensör belirli bir sulama programına bağlanmışsa, su büt.esiyle ilgili tavsiyeler verebilir

Soil Manager : (dinamik merkezi entegrasyon özellikli izleme)

- İzleme sürümüyle aynıdır

- Rain Bird sulama merkezi kontrol yazılımının 7 veya daha yüksek sürümleriyle tam entegrasyon

- Sprinkler çalışma süresinin ayarlanması, toprak nem oranı ölçümleri ve su bütçesi tahminlerine dayalıdır
